Урок 4. Edit Poly

Дуже важливий урок, в якому ви навчитеся основам полігонального моделювання.

У текстовій частині уроку буде описано деякі кнопки і функції модифікатора Edit Poly, а про те як змоделювати офісне крісло дивіться у відео в кінці цього уроку.


Отже, все тривимірні об'єкти складаються з полігонів, ви їх бачите як прямокутники (але насправді кожен такий прямокутник складається з двох трикутників, званих face, для зручності вони приховані).

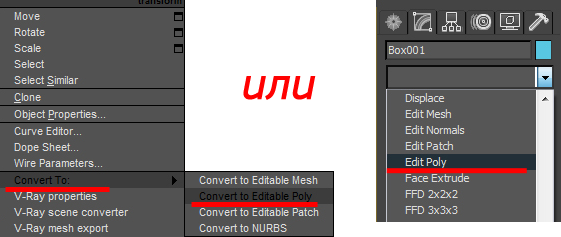

Для того що б перейти до Полігонального моделювання можна:

1. Застосувати модифікатор Edit Poly
2. Натиснути на об'єкт правою кнопкою, далі Convert to - Convert to Editable Poly

Після чого, ви зможете перейти до редагування вершин (vertex), ребер (Edge) і полігонів (polygon)

Приступимо до опису основних випадаючих списків модифікатора Edit Poly:

Selection

Червоні іконки вказують що виділяти (вершини, ребра, полігони і.дз.)

By Vertex - виділяє ті полігони (або ребра, якщо у вас стоїть виділення ребер) які будуть стикатися з виділеними точками.

Ignore Backfacing - виділяє тільки ті полігони які будуть вам видні з вашого ракурсу.

Grow - виділяє всі полігони, які межують з виділеним (і).

Shrink - зворотний ефект Grow, знімає виділення з крайніх полігонів.


Ring - працює при виділенні ребер. Складно пояснити що виділяє, простіше показати ...

Loop - теж саме, дивіться картинку:


Edit Vertex:

Remove - видаляє вершину

Chamfer - знімає фаску

Weld - об'єднує дві або більше вершини (в settings вказується мінімальна відстань при якому вершини будуть злиті)

Edit Edges:

Create Shape From Selection - створює окремий сплайн з виділених ребер.

Insert Vertex - додає точку в вказане місце.

Remove - видаляє ребро.

Chamfer - знімає фаску.


Bridge - при виділенні двох ребер з'єднує їх полігоном.


Edit Borders:

Cap - закриває border полігоном.

Bridge - з'єднує два виділених border поверхнею.

Edit Polygons:

Inset - створює усередині полігону менший полігон

Extrude - видавлювання полігону.

Bevel - видавлювання з зміною площі полігону.

Edit Geometry:

Attach - приєднує будь-який об'єкт для загального редагування.

Detach - навпаки відокремлює вибрані об'єкти.

Slice plane - створює перетин, яке утворює нові ребра і крапки.

QuickSlice - аналогічно, але інший спосіб створення перерізу.

MSmooth - згладжування обраних полігонів.

Subdivision Surface:

Use NURMS Subdivision - згладжування всього об'єкта. Iteration - сила згладжування або по-іншому скільки разів застосується згладжування до об'єкта (не пробуйте ставити більше 10, тому що комп'ютер точно зависне, середні значення 1-3)

А ось і обіцяний видеоурок про полігональному моделюванню в 3d max:

Перша частина:


Друга частина:
